Nagalm is een groot onderdeel in de wereld van akoestische materialen, een brede kennis over dit onderwerp onderscheid ons.
Wat is nagalm?

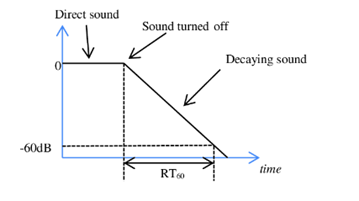

Nagalmtijd is de tijd die nodig is om een geluidsignaal met 60 dB in sterkte te laten afnemen. Om de nagalmtijd vast te stellen is het niet noodzakelijk om daadwerkelijk deze daling van 60 dB (T60) te doorlopen.
De geluidssterkte in dB’s neemt lineair af in de tijd, we kunnen daarom prima de tijd meten die nodig is voor een daling van 30 dB en vervolgens deze tijd met twee vermenigvuldigen.
Wat is nagalmtijd?
Is de gemeten tijd (in seconden) hoe lang het duurt voordat een gedefinieerd geluidsspectrum in een ruimte 60 dB afneemt. De meet-methode is volgens de norm NEN 5077 en wordt weer gegeven in RT 60.
Als de hoeveelheid absorptie in m² (A) in een ruimte toe neemt wordt er per reflectie toon meer energie geabsorbeerd en neemt de nagalmtijd (T60) af. Echter als het volume in m³ (V) toe neemt wordt de gemiddelde vrije lengte in de ruimte groter en daarmee neemt het aantal reflectie tonen per tijds eenheid af. Echter er wordt per tijds eenheid minder vermogen aan de ruimte onttrokken. Dus als het volume toeneemt zal ook de nagalmtijd toenemen.
De nagalmtijd bepaald de mate van spraak verstaanbaarheid in de ruimte. Bij een hoge nagalmtijd is spraak verstaanbaarheid slecht. Of ter wel we kunnen elkaar slecht verstaan en de concentratie neemt sterk af.
Wat is belangrijk bij het berekenen van een gewenste nagalmtijd?
Bij een akoestisch ontwerp van een ruimte is het essentieel om de vorm, het volume en het doel van de ruimte te begrijpen. Dit helpt bij het begrijpen van de kenmerken van de ruimte en de optimale nagalmtijd voor het beoogde gebruik te realiseren.
Wij zouden bijvoorbeeld verwachten dat een groot kantoor een hoge nagalmtijd heeft, maar een relatief lage nagalmtijd gewenst is voor voldoende spraakverstaanbaarheid voor communicatie en lezingen.
Na de aanbrengen van de juiste absorptie materialen wordt meetmethode volgens RT60 gebruikt om de akoestische kwaliteit van de ruimte te karakteriseren.
Hoe bepalen wij het aantal benodigde m² absorptie?
De gemeten nagalmtijd, vorm van de ruimte en gewenste nagalmtijd voor het beoogde ruimte geeft ons inzicht in de benodigde hoeveelheid absorptie. Door de waarden in te vullen in de formule van Sabine of Eyring kan er theoretisch bepaald worden hoeveel m² absorptie voor een gewenst nagalmtijd nodig is.
Het ontwerpproces voor het interieur van de kamer begint hier met de materiaalkeuze, hun strategische plaatsing en hoeveel akoestische absorptie er nodig is. Het is handig om in dit stadium een lijst met akoestische panelen en hun Alfa waarden te hebben.
Wat is de gewenste nagalmtijd in mijn situatie?
De gewenste nagalmtijd is onder meer sterk afhankelijk van de gebruiksfunctie van de ruimte.
In een kantoortuin is een heel andere nagalmtijd gewenst dan in een sportruimte.
Hieronder worden enkele richtlijnen te aanzien van gewenste nagalmtijden in verschillende ruimten weergegeven:
- Kantoortuin: 0,4 – 0,5 sec.
- Theorielokaal/ kantoor: 0,5 – 0,8 sec.
- Restaurant: 0,5 – 0,7 sec.
- Praktijkruimte: 0,6 – 0,8 sec.
- Sportruimte: 1,2 – 1,5 sec.
Nagalm meting
De nagalmmeting vindt plaats in verschillende octaafbanden; een goed ontwerp van de ruimte moet naast het bereiken van de optimale nagalmtijd ook een vloeiende RT60-curve over het gemeten frequentiebereik opleveren. Dit houdt in dat de geluidskwaliteit in de kamer goed uitgebalanceerd is en zonder enige problematische geluidsfrequentie of karakteristieke echo.
Vuist regels
Vuist regel 1: “Om de spraakverstaanbaarheid in een ruimte te verbeter, plaats het aantal m2 vloeroppervlak aan absorptie materiaal gelijk verdeeld over wand en/of plafond”.
Vuist regel 2: “Door de massa van een drager te verdubbelen geeft dit 6 dB reductie in het laag frequente gebied.”
